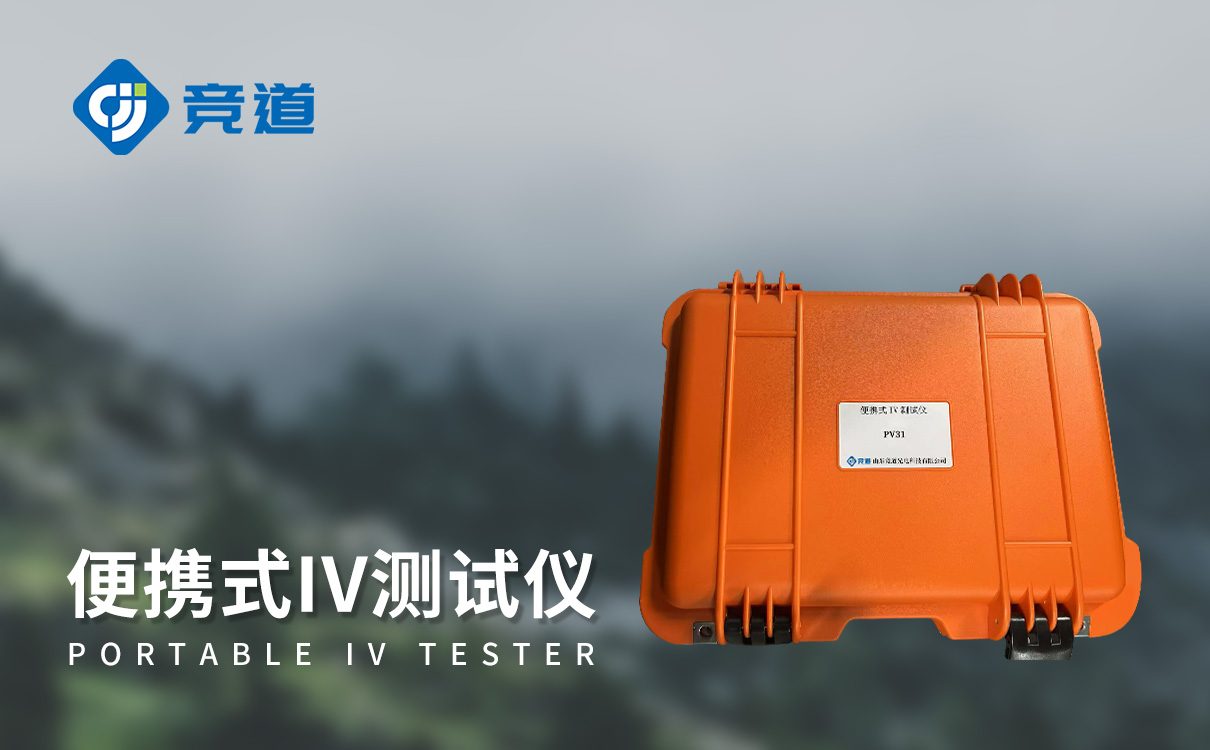

【JD-PV31】【光伏組件IV曲線測試儀選競道科技!?體式封裝技術，?鍵式檢測數據導出，快速精準全?的檢測，操作智能!】

　　光伏電池板功率測試儀(常用為 IV 曲線測試儀)可通過對比實測曲線、關鍵參數與標準值的差異，快速定位組件熱斑、隱裂等常見故障，搭配簡單預處理和數據比對，能大幅提升排查效率，具體步驟如下：

　　測試前預處理，排除基礎干擾。先做外觀檢查，清理組件表面積灰、鳥糞等遮擋物，排查接線盒是否進水、MC4 連接器有無松動氧化，避免這類問題導致測試數據失真。隨后將測試儀傳感器貼合組件背板，確保輻照計、溫度傳感器與組件充分接觸，同時記錄環境溫濕度和輻照度，方便后續數據修正，減少環境因素對故障判斷的干擾。

　　測核心參數，定位基礎電氣故障。通過測試儀讀取開路電壓(Voc)、短路電流(Isc)等核心參數，與組件出廠標稱值或同批次正常組件數據對比。若 Voc 為零或驟降，大概率是組件內部開路或接線盒端子脫落;若 Isc 異常偏大且電壓接近零，可能存在組件內部短路或互連條搭接問題;若兩者均低于標稱值 10% 以上，需進一步排查隱裂、衰減等深層故障。

　　分析 IV 曲線形態，鎖定隱蔽故障。這是排查關鍵步驟。若曲線出現臺階或凹陷，多為旁路二極管失效，此時組件易產生熱斑;若填充因子(FF)顯著下降，通常是電池片隱裂、斷柵，這類故障肉眼難察覺，卻會持續影響發電效率;若曲線整體下移且最大功率(Pmax)降低，可能是組件出現老化衰減，若年衰減率超 3% 則屬于異常衰減，需追溯受潮、熱循環等誘因。

　　結合修正功能，排查環境適配故障。利用測試儀的 STC 標準條件修正功能，將戶外實測數據換算為標準光強、溫度下的數值。若修正后數據仍嚴重偏離標準值，排除環境干擾因素。比如在高海拔地區，若修正后 Isc 依然偏低，可能是組件抗輻照性能不足;在高溫環境下，若 Pmax 持續異常，需檢查組件散熱是否受阻或背板是否老化。

　　聯動組串測試，排查系統級故障。對整串組件逐塊測試并對比數據，若單塊組件參數異常拉低整串輸出，可定位單塊故障組件;若多塊組件參數均異常，需檢查組串串并聯是否異常。同時結合測試儀數據存儲功能，導出多組測試數據對比，若某區域組件普遍性能下滑，可能是該區域線纜絕緣破損或接地異常等系統性問題。
